JC歐版顎式破碎機

JC歐版顎式破碎機

歐版顎式破碎機適宜于破碎抗壓強度不高于280Mpa的礦石、巖石、礦渣等,被破碎物料的大塊度不得大于技術參數表所規定。

進料粒度進料粒度≤1360mm

生產能力生產能力90-1500t/h

適用物料:河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、建筑垃圾、鐵礦、金礦等。

24小時咨詢熱線:0371-67199558

免費獲取報價

JC歐版顎式破碎機介紹

JC歐版顎式破碎機適用于破碎抗壓強度不高于280Mpa的礦石、巖石、礦渣等,被破碎物料的塊度不得大于技術參數表所規定。主要用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門作中碎和細碎各種中硬礦石和巖石等。 與傳統的顎式破碎機相比,JC系列歐版鄂破碎石機在設計和制造方面對細節更為重視,采用高強度材料,新制造工藝,具有結構強度更高,設備可靠性更高,破碎比更大、產量更高,綜合成本更低等優勢。 河南世博工程機械是砂石骨料和礦產設備生產企業,已經向全球各地的客戶和企業成千上萬的破碎篩分、制砂,和礦業的解決方案,如今,開發生產的歐版JC系列破碎機已經成為市面上受關注的鄂式破碎機。當考慮 地對堅硬、強磨蝕性物料進行破碎時,應選擇采用了新破碎技術和制造水平的JC系列歐版鄂式破碎機。

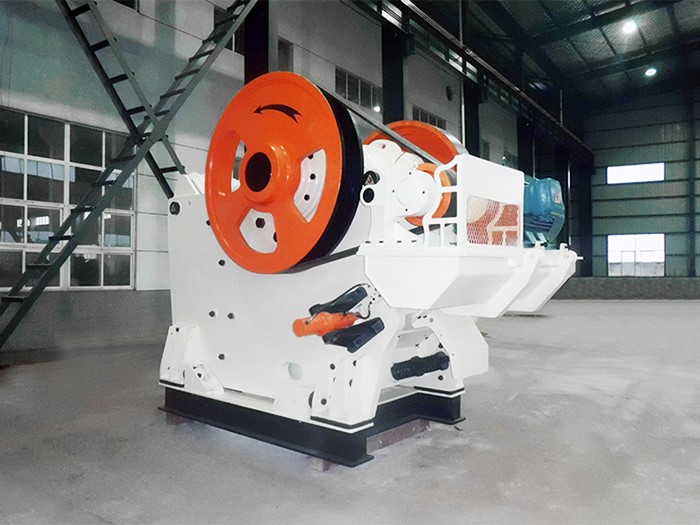

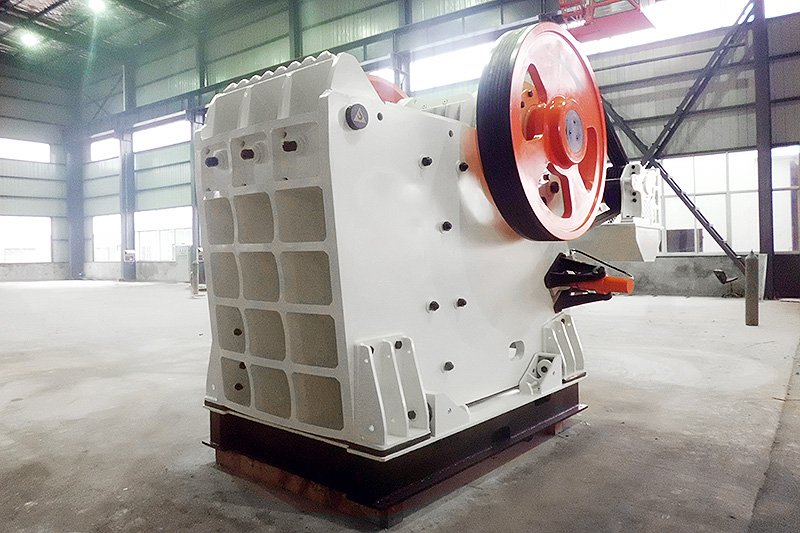

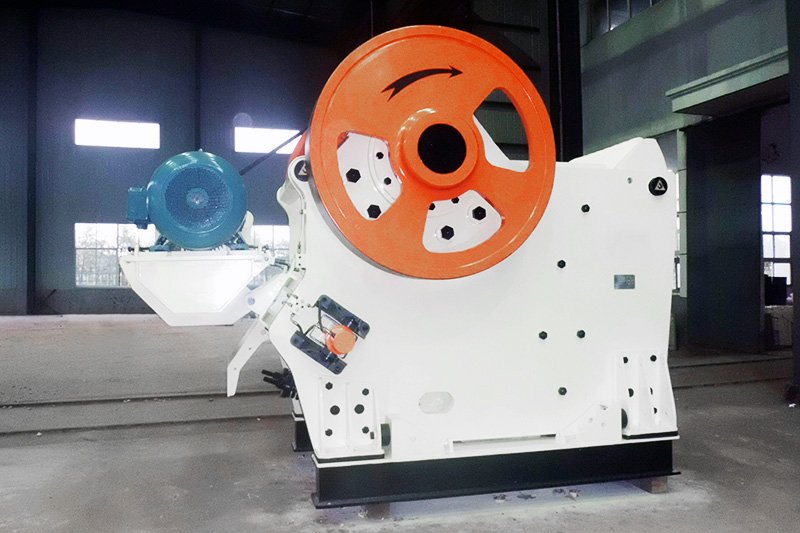

JC歐版顎式破碎機圖片展示

JC歐版顎式破碎機

JC歐版顎式破碎機

JC歐版鄂破碎石機

JC歐版鄂破碎石機

JC歐版顎式破碎機性能優勢

優越的腔型設計

對稱"V"形腔型設計,肘板大傾角、大沖程、合理轉速,使進料粒度更大、產量更高、粒度更加均勻,顎板磨損降低。    

動顎護板設計

動顎上方安裝了重型護板,避免物料強力沖擊,有效保護動顎體及其內部軸承不受損壞。  

整體軸承座

整體鑄鋼軸承座結構保證與機架配合,避免了組合式軸承座在緊固過程中對軸承造成不必要的徑向載荷,使軸承運行更加平穩。   

方便快捷的粒度調節

JC系列顎式破碎機采用機械或液壓排料口調整裝置,其雙楔塊調節方式相對應墊片調節操作更加簡單、安全、快捷,節省了停機時間。  

一體化電機安裝

電機座與破碎機機架一體式安裝方式,不僅節約了顎式破碎機的安裝空間,減少了三角帶的長度,而且由于機架、電機座、電機的同步運動、可調的電機座實現了三角帶張力的調節,從而使三角帶使用壽命更長。  

減震安裝設計

破碎機采用專用的橡膠減震裝置固定,有效吸收了設備振動峰值,同時允許破碎機垂直和縱向方向的位移,從而降低了對基礎的沖擊。

JC歐版鄂破碎石機工作原理

歐版鄂破碎石機破碎方式為曲動擠壓型,其工作原理是:

電動機驅動皮帶和皮帶輪,通過偏心軸使動鄂前后上下擺動,當動鄂推動動鄂板向定鄂板運動時,物料被壓碎或劈碎。當動鄂和動鄂板在偏心軸、彈簧的作用下后退時,先前已被 壓碎或劈碎的物料從鄂板的下部排料口排出。隨著電動機連續轉動而破碎機動鄂作周期性地壓碎和排泄物料,實現批量生產。

主要結構:主要有機架部分,偏心軸轉動部分,破碎腔工作部分,保險裝置,排料口調整裝置等部分組成。

1、機架部分:由側板、前箱組件、后箱焊件等組成。

2、偏心軸轉動部分:主要由動顎、偏心軸、軸承、軸承座、皮帶輪等組成。是傳遞動力的主要部分。

3、破碎腔工作部分:主要由定顎板、動顎板、側襯板、護板等組成,是破碎物料的工作零件。

4、保險裝置:由肘板、肘板座、彈簧、彈簧拉桿等組成,是破碎機在非正常情況下起保險作用的零件。

5、排料口調整裝置:該裝置用來調整排料口的大小尺寸,控制出料粒度。主要由調整固定斜塊、調整滑動斜塊、頂絲螺栓、滑塊鎖緊拉桿等組成。

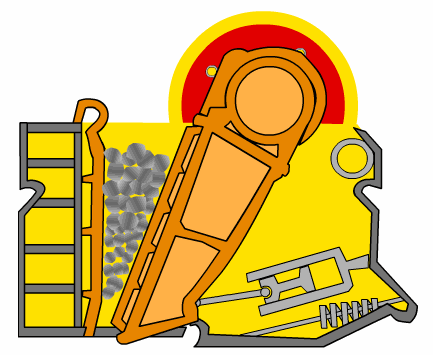

歐版顎式破碎機工作原理

技術參數

型號 進料口尺寸 最大進料粒度 排料口尺寸/處理能力(t/h) 功率
70 80 90 100 125 150 175 200 225 250 275 250
JC100 1000×630 600 90-160 120-180 130-190 150-200 160-210 180-230 75
JC110 1100×850 720 180-240 200-265 220-295 245-320 300-385 350-455 400-520 460-590 110
JC125 1250×950 810 270-360 325-430 385-505 445-580 500-650 560-725 620-800 160
JC140 1400×1070 910 360-470 425-555 490-640 555-725 625-815 690-900 725-985 200
JC160 1600×1200 1020 490-640 560-730 635-825 710-920 780-1010 855-1105 930-1200 250
JC210 2100×1600 1360 800-880 900-1005 1000-1125 1100-1225 1200-1375 1300-1500 450
