CS復合式圓錐破碎機是基于層壓破碎原理和多破少磨概念設計研發的集高擺頻、優化腔型和合理沖程于一體的高性能圓錐破。
進料粒度≤300mm
生產能力45-1270t/h
適用物料:河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、鐵礦、金礦、銅礦等。
24小時咨詢熱線:0371-67199558
CS系列彈簧圓錐破碎機適用于破碎中等硬度以上的礦石和巖石,具有結構可靠、生產效率高、調整方便、使用經濟等特點。其彈簧保險系統起過載保護作用,可使超硬異物(如鐵塊等)通過破碎腔而不損壞機器。采用干油或水兩種密封形式,使石粉與潤滑油隔離,保證機器可靠工作。破碎腔型由成品物料的粒度決定,標準型用于中碎作業,中型和短頭型用于細碎作業。

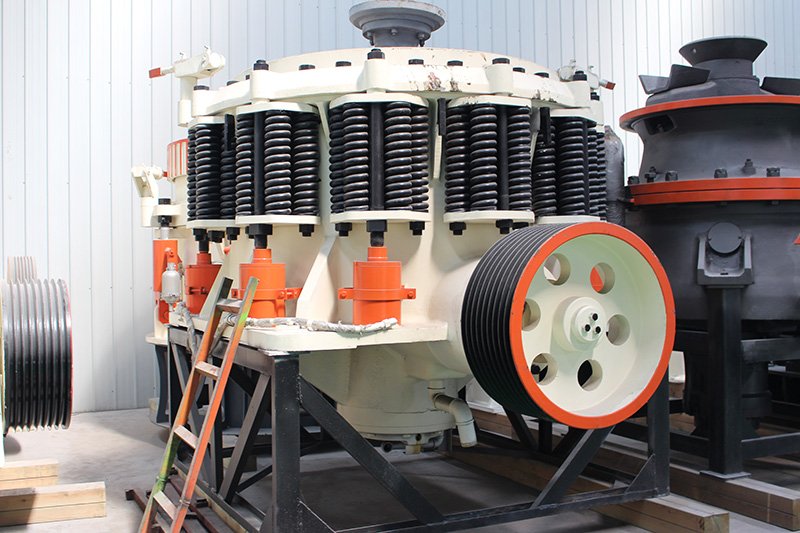

CS復合式圓錐破碎機

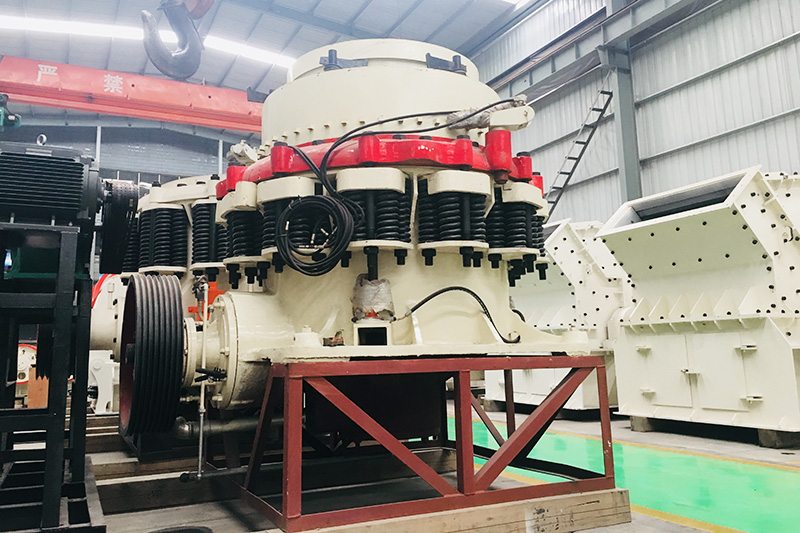

CS復合式圓錐破碎機

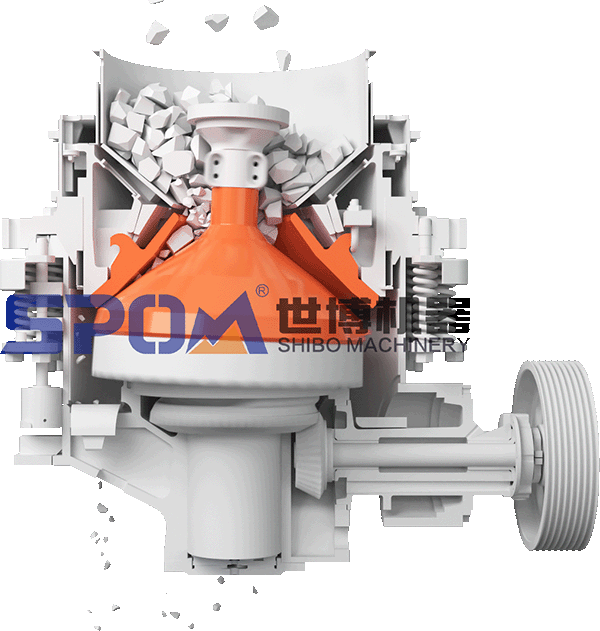

CS復合式圓錐破碎機結構展示
破碎機工作時,電動機通過彈性聯軸器,傳動軸和一對錐齒輪帶動偏心軸套轉動,破碎圓錐在偏心套的帶動下做旋擺運動,使破碎壁和軋臼壁時而靠近,時而遠離,礦石在破碎腔內不斷的受到擠壓與沖擊,而被破碎。
彈簧圓錐破碎機之所以成為國內外應用廣泛的圓錐式破碎機,得益于其在各種工況環境下工作的可靠性,而復合式圓錐破碎機保留經典結構,設備可靠性得到更大程度保證。
有標準型和短頭型兩種機型,每種機型又配備多種腔型,可以適用于各種硬度物料的中碎和細碎作業需求。
利用層壓破碎原理對物料進行破碎,破碎效率高,易損件磨耗低;破碎后成品呈立方體,細粒級含量高,可以很好的滿足現階段一些高品質骨料的使用需求。
機體和配件采用高品質鋼材,有效降低物料對機體和配件的破壞,可破碎數十種物料。
型號 | 動錐直徑 | 腔型 | 給料口尺寸 | 出料口尺寸 | 主軸轉速(r/min) | 電動機功率 | 產量(t/h) | 外型尺寸 | |
給料尺寸 | 開邊口尺寸 | ||||||||
CS75 | 910 | 細型 粗型 |
83 159 |
102 175 |
9-22 13-38 |
580 | 75 | 45-91 59-163 |
2821 × 1880 × 2164 |
CS110 | 1200 | 細型 | 127 | 131 | 9-31 | 485 | 110 | 63-188 | 2821 × 1974 × 2651 |
中型 | 156 | 156 | 13-38 | 100-200 | |||||
粗型 | 178 | 191 | 19-51 | 141-308 | |||||
CS160 | 1295 | 細型 | 109 | 137 | 13-31 | 485 | 160 | 109-181 | 2800 × 2342 × 2668 |
中型 | 188 | 210 | 16-38 | 132-253 | |||||
粗型 | 216 | 241 | 19-51 | 172-349 | |||||
CS220 | 1395 | 細型 | 155 | 173 | 25-65 | 485 | 220 | 180-285 | 3360 × 2650 × 3050 |
中型 | 188 | 198 | 22-50 | 215-330 | |||||
粗型 | 230 | 245 | 19-45 | 230-570 | |||||
CS250 | 1650 | 細型 | 188 | 209 | 16-38 | 485 | 250 | 181-327 | 3911 × 2870 × 3771 |
中型 | 213 | 241 | 22-51 | 528-417 | |||||
粗型 | 241 | 268 | 25-64 | 299-635 | |||||
CS315 | 2134 | 細型 | 253 | 278 | 19-38 | 435 | 315 | 281-726 | 4631 × 3251 × 4732 |
中型 | 303 | 334 | 25-51 | 608-998 | |||||
粗型 | 334 | 369 | 31-64 | 789-1270 |
