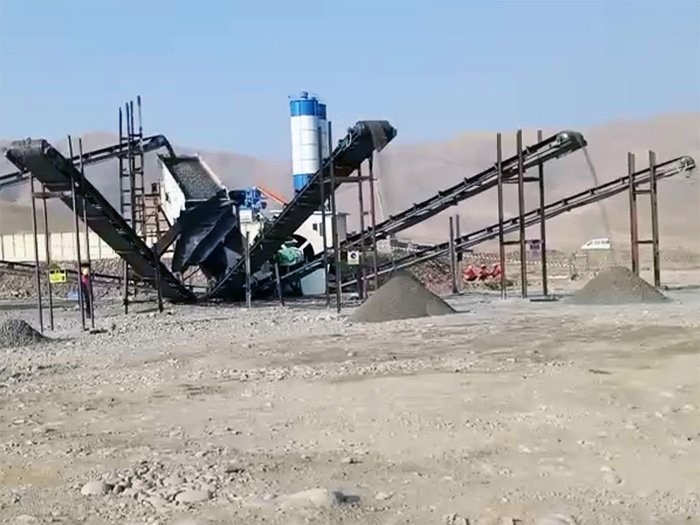

制砂生產線是一種生產建筑用砂專用的生產線工藝,主要由各種破碎機、制砂機、洗砂機等設備組成,可根據生產需求定制選型配置。
加工物料:河卵石、長石、玄武巖、花崗巖等
處理能力:10-800t/h
機器構成:振動給料機、顎式破碎機、反擊式破碎機、圓錐式破碎機、沖擊式破碎機、圓振動篩等。
24小時咨詢熱線:0371-67199558
制砂生產線適用于水電、建材、高速公路、城市建設等行業的應用,可用于硬質石灰石、花崗石、玄武巖、河卵石、礦渣等多種物料的骨料及人工造砂作業,生產加工高速公路面層料、高等級公路路面碎石、高速鐵路客運專線砂石骨料、水電站砂石料、港口碼頭以及機場跑道用碎石料等特種施工領域尤其適合。

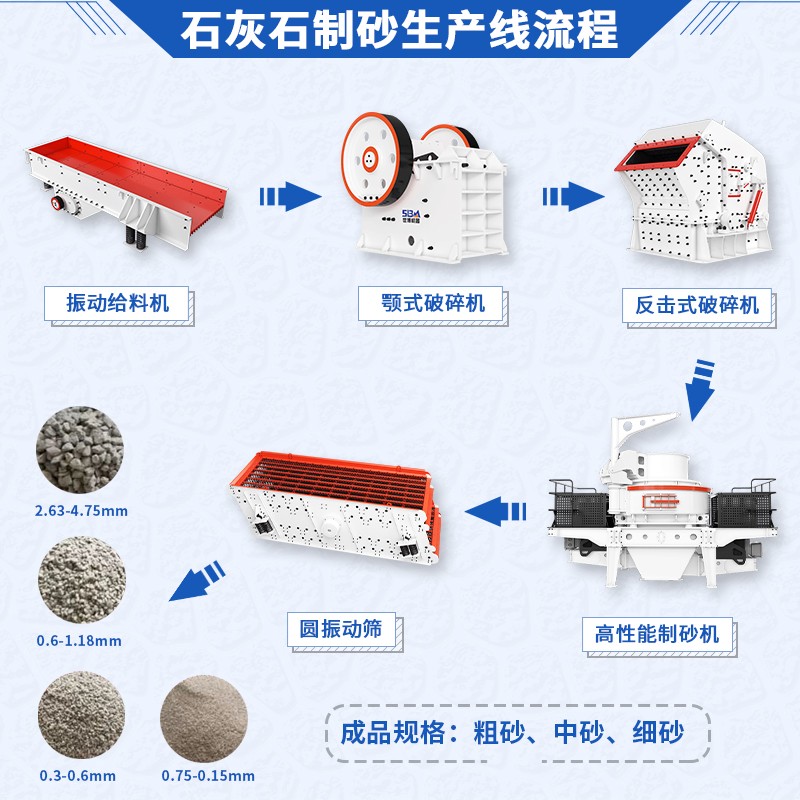

石灰石制砂生產線流程
配置清單 | ||
設 備 | 型 號 | 數 量 |
振動給料機 | ZSW1300×4900 | 1臺 |
顎式破碎機 | PE-900×1200 | 1臺 |
歐版反擊破 | PFW1315 | 2臺 |
圓振動篩 | 3YZK2460 | 1臺 |
離心沖擊式制砂機 | 5X1145 | 2臺 |
圓振動篩 | 3YZK2460 | 2臺 |
工藝流程介紹:時產300-350噸石灰石制砂設備,石料從山上爆破下來,通過自卸車將小于750mm的石料送入振動給料機,振動給料機把石料均勻的送入顎式破碎機,顎式破碎機對石料進行第一段破碎,從顎破出來的石料在95mm—165mm左右,通過皮帶輸送機送入反擊破進行第二段破碎,通過圓振篩將大于40mm的物料返回反擊破重新破碎,40mm以下的石料送入制砂機,最后,通過圓振篩對物料進行分級篩分,大于成品的物料返回制砂機重新破碎,成品由皮帶輸送機輸送至成品區。
注:當進料在40mm--300mm時,物料直接進入歐版反擊破破碎,不用前面的第一段破碎,當物料小于40mm時,直接進入制砂機破碎,不用前面的第一段破碎和第二段破碎。
配置清單 | ||
設 備 | 型 號 | 數 量 |
振動給料機 | ZSW1100×4200 | 1臺 |
HP液壓圓錐破碎機 | HP400 | 1臺 |
圓振動篩 | 3YZK2160 | 1臺 |
離心沖擊式制砂機 | 5X1145 | 2臺 |
圓振動篩 | 3YZK2460 | 2臺 |
時產200-250噸河卵石制砂設備,通過自卸車將小于210mm的石料送入振動給料機,振動給料機把石料均勻的送入CS有效彈簧圓錐破碎機,圓錐破對石料進行第一段破碎后,通過圓振篩將大于40mm的返回圓錐破重新破碎,40mm以下的石料送入制砂機,最后,通過圓振篩對成品料進行分級篩分,由皮帶輸送機輸送至成品區。
注:當物料小于40mm時,直接進入制砂機破碎,不用前面的第一段破碎。
配置清單 | ||
設 備 | 型 號 | 數 量 |
振動給料機 | ZSW1100×4200 | 1臺 |
顎式破碎機 | PE-750×1060 | 1臺 |
歐版反擊破 | PFW1315 | 1臺 |
圓振動篩 | 3YZK2160 | 1臺 |
離心沖擊式制砂機 | 5X1145 | 1臺 |
圓振動篩 | 3YZK2460 | 1臺 |
時產150-200噸石灰石制砂設備,石料從山上爆破下來,通過自卸車將小于630mm的石料送入振動給料機,振動給料機把石料均勻的送入顎式破碎機,顎式破碎機對石料進行第一段破碎,從顎破出來的石料在80mm—160mm左右,通過皮帶輸送機送入歐版反擊破進行第二段破碎,通過圓振篩將大于40mm的石料返回反擊破重新破碎,40mm以下的石料送入制砂機,最后,通過圓振篩對成品料進行分級篩分,大于成品的物料返回制砂機重新破碎,成品由皮帶輸送機輸送至成品區。
注:當進料在40mm--300mm時,物料直接進入歐版反擊破破碎,不用前面的第一段破碎,當物料小于40mm時,直接進入制砂機破碎,不用前面的第一段破碎和第二段破碎。
河南世博機器廠家設計的整套設備包括振動給料機、顎式破碎機、離心沖擊式制砂機、振動篩。其中制砂主設備為新型制砂機,采用了液壓裝置,主要應用于機制砂生產線作業中,具有粒形好,產量大,維修方便等特點,是混凝土攪拌站、高等級砂石骨料的理想選擇。
