履帶式篩分移動破碎站是一種 率的篩分破碎設備,可直接開到現場,轉場作業方便、篩分效率高,產量大;非常適合場地狹窄、城市拆遷等復雜地形區域作業,能夠完全滿足客戶的移動篩分要求。
進料粒度75-360mm
生產能力75-700t/h
適用物料:建筑垃圾、花崗巖、玄武巖、河卵石、石灰石、石英石、輝綠巖、金礦等。
24小時咨詢熱線:0371-67199558
履帶式篩分移動破碎站是一種 率的篩分破碎設備,可直接開到現場,轉場作業方便、篩分效率高,產量大;特別適合場地狹窄、城市拆遷等復雜地形區域作業,尤其適用于建筑垃圾處理,也可用于對礦物和硬巖篩分、 砂石骨料生產中,能夠完全滿足客戶的移動篩分要求。
履帶式篩分移動細碎站
大扭矩行走馬達技術成熟、驅動力大、可靠性高,行走系統采用全功率變量開式 液壓系統,性能優良,能充分利用發動機的功率。
配置先進的控制操作面板,不僅可以為用戶的生產提供更機動靈活的方案選擇,還具有強大的故障診斷功能,有效降低設備維護時間。
一種車身、機型通用,喂料單元互換系統、篩分單元互換系統,其工作效率和生產能力均優于同級或者固定式篩分站。
客戶可以選擇"先篩后碎"或"先碎后篩"以滿足產品要求,也可通過增加返料輸送機,實現閉路與開路的轉換,增加設備的用途。

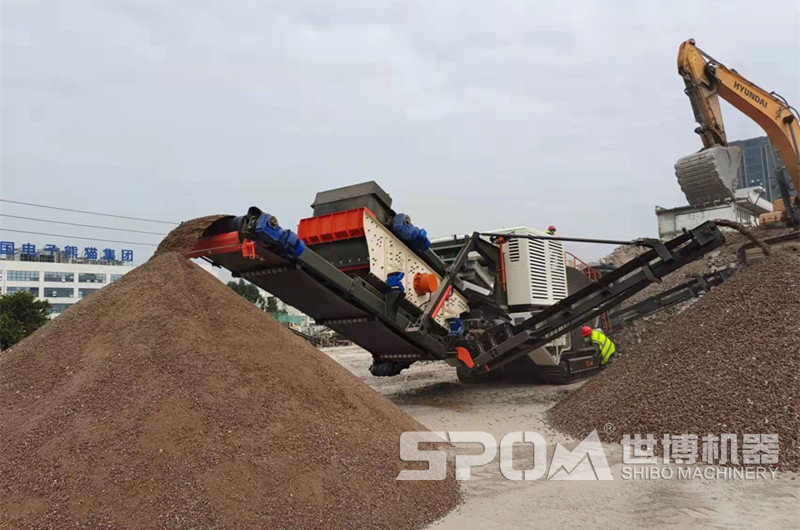

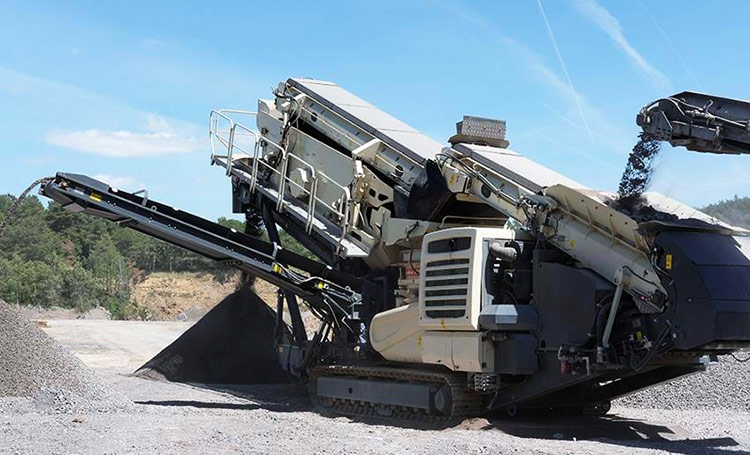

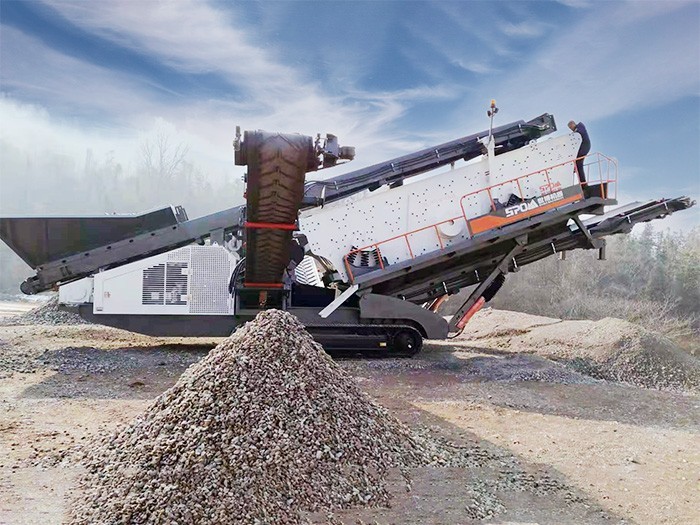

履帶式篩分移動站現場圖

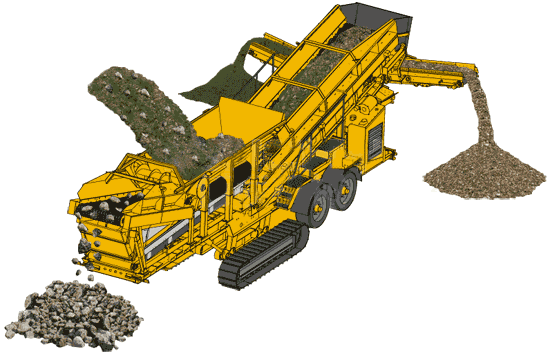

物料通過皮帶機輸送至破碎設備破碎內,經過破碎的物料落入皮帶輸送機送出,送出的物料經由轉料斗折回到振動篩上方的皮帶輸送機,把物料輸送至振動篩,振動篩篩分的合格物料或由分料斗送出或由振動篩下方的皮帶輸送機送出堆垛,篩分不合格的大料則直接送回破碎機破碎腔內繼續破碎。
主要結構:主要有機架部分,偏心軸轉動部分,破碎腔工作部分,保險裝置,排料口調整裝置等部分組成。
1、機架部分:由側板、前箱組件、后箱焊件等組成。
2、偏心軸轉動部分:主要由動顎、偏心軸、軸承、軸承座、皮帶輪等組成。是傳遞動力的主要部分。
3、破碎腔工作部分:主要由定顎板、動顎板、側襯板、護板等組成,是破碎物料的工作零件。
4、保險裝置:由肘板、肘板座、彈簧、彈簧拉桿等組成,是破碎機在非正常情況下起保險作用的零件。
5、排料口調整裝置:該裝置用來調整排料口的大小尺寸,控制出料粒度。主要由調整固定斜塊、調整滑動斜塊、頂絲螺栓、滑塊鎖緊拉桿等組成。
機型 | TS1860 | TS2160 |
篩箱 | ||
外形 | 1800x6000三層 | 2100x6000三層 |
進料粒度 | ≤200mm | ≤200mm |
篩孔尺寸 | 5-100mm | 5-100mm |
驅動方式 | 液壓馬達驅動 | 液壓馬達驅動 |
車架 | ||
液壓履帶底盤 | 40T | 40T |
船型車架 | Q345B焊接 | Q345B焊接 |
給料皮帶機 | ||
規格 | B1000*11.8米 | B1000*11.8米 |
驅動方式 | 液壓馬達驅動 | 液壓馬達驅動 |
環形聚酯帆布帶 | EP-200-B1000x4(4.5+1.5) | EP-200-B1000x4(4.5+1.5) |
一層料皮帶機 | ||
規格 | B650*5.9米 | B650*5.9米 |
卸料高度 | 2.8米 | 2.8米 |
驅動方式 | 液壓馬達驅動 | 液壓馬達驅動 |
二層料皮帶機 | ||
規格 | B650*7.5米 | B650*7.5米 |
卸料高度 | 3.5米 | 3.5米 |
驅動方式 | 液壓馬達驅動 | 液壓馬達驅動 |
三層料皮帶機 | ||
規格 | B650*7.5米 | B650*7.5米 |
卸料高度 | 3.5米 | 3.5米 |
驅動方式 | 液壓馬達驅動 | 液壓馬達驅動 |
篩下皮帶機 | ||
規格 | B1000*8.5米 | B1000*8.5米 |
卸料高度 | 3.6米 | 3.6米 |
驅動方式 | 液壓馬達驅動 | 液壓馬達驅動 |
動力系統 | ||
發電機+分動箱+泵 | 154KW發動機 | 154KW發動機 |
電氣系統 | ||
電控柜 | 發動機運行參數監控、履帶行走、各皮帶機可以運行遠端遙控,主要電器元件施耐德 | 發動機運行參數監控、履帶行走、各皮帶機可以運行遠端遙控,主要電器元件施耐德 |
液壓系統 | ||
各類油缸 | 皮帶機折疊、振動篩升降 | 皮帶機折疊、振動篩升降 |
液壓泵、閥、附件 | 負載敏感型、電液比例閥組 | 負載敏感型、電液比例閥組 |
