5X 立軸沖擊式制砂機是我公司引進國外技術并結合國內同類產品的優點,研發生產的新一代節能、 破碎機,集三種破碎模式于一體,是新技術、新工藝的充分體現。
進料粒度<60mm
處理能力70-640t/h
適用物料:鵝卵石、河卵石、玄武巖、花崗巖、石英石、輝綠巖、水泥熟料等多種硬、脆性物料。
24小時咨詢熱線:0371-67199558
5X立軸沖擊式制砂機是我公司引進國外技術并結合國內同類產品的優點,研發生產的新一代節能、 破碎機,集三種破碎模式于一體,是新技術、新工藝的充分體現。5X立軸沖擊式制砂機擁有更低的維護成本,更長的易損件壽命,更大的處理能力,更環保的工藝技術?,F已成為國內外建筑、礦石、冶金行業以及高速公路、鐵路、橋梁、水電、礦物粉磨領域及機制砂行業的核心設備。

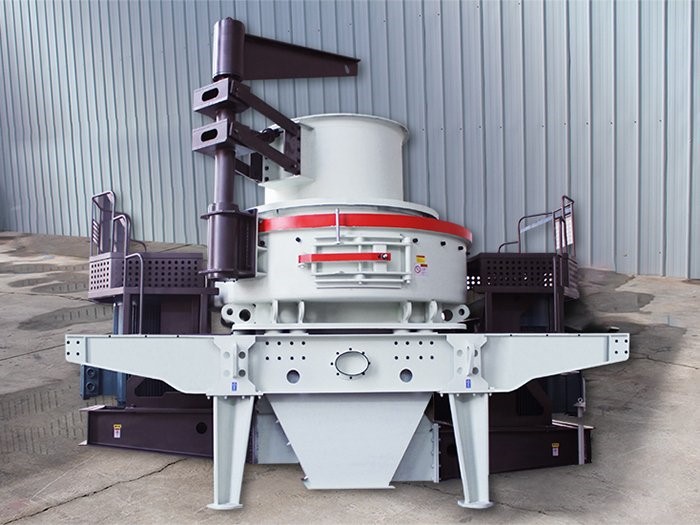

5X立軸沖擊式制砂機
5X立軸沖擊式制砂機移動車
5X立軸沖擊式制砂機發貨圖
合理的發射口及內部流暢的曲線設計,降低了對物料的流動阻力,深腔轉子經過優化設計后,大幅度提高物料的通過能力,使物料通過量提高約30%。
獨有的進料破碎結構,擁有多種破碎腔型,可方便實現”石打石”和“石打鐵”兩種破碎方式的轉換,實現了一機多用。
周護板局部磨損后上下可調頭使用,提高了材料利用率,延長了使用壽命48%以上。組合式錘頭設計,只需要更換磨損的錘頭部分,可減低使用成本30%以上。
核心耐磨材料采用美國重要行業用高度耐磨耐高溫材料。軸承選用日本、瑞典、美國的品牌,選用了符合電工委員會(huì )標準的高防護等級電機。
5X 立軸沖擊式制砂機是利用高速運轉的物料相互自行破碎以及物料之間摩擦而粉碎的,工作形式可分為“石打石”和“石打鐵”兩種破碎形式。當物料進入轉子經離心加速后拋出,與周護板碰撞破碎,也可通過散料盤分流,一部分從四周散落,另一部分進入轉子加速后沖出與周?chē)⒙湮锪习l(fā)生碰撞、摩擦,并于周護板發生撞擊、反彈、形成循環打擊。隨著破碎進行,小顆粒物料在周護板附近逐漸成料層幕,提高破碎效果、并對設備起到保護作用,符合規格的成品物料從排料口排出。
新型制砂機客戶現場圖
上圖是陜西某客戶的新型制砂機安裝現場,現場可以看到有兩臺新型制砂機和兩臺單缸液壓圓錐破碎機已經安裝完畢。我廠對于該生產線的設計產量是時產800噸左右,客戶主要加工鵝卵石、建筑垃圾等料,制成不同質量的機制砂用于各領域。目前該生產線已經投入使用,單缸液壓圓錐破破碎能力強,搭配新型制砂機,生產線整體效率高,出料粒型好,客戶很滿意!
型號 | 5X7615 | 5X8522 | 5X9532 | 5X1145 | 6X1150 | 6X1263 | |
生產能力(t/h) | 瀑落與中心進料 | 150~280 | 240~380 | 350~540 | 413~442 | 450~545 | 550~640 |
全中心進料 | 70~140 | 120~200 | 180~280 | 250~360 | 344~368 | 454~486 | |
進料口尺寸 | 軟料 | 35 | 40 | 45 | 50 | 45 | 50 |
硬料 | 30 | 35 | 40 | 45 | 55 | 60 | |
轉速 | 1700~1900 | 1500~1700 | 1300~1510 | 1100~1310 | 1000~1300 | 900~1200 | |
雙電機功率 | 110~150 | 180~220 | 260~320 | 400~440 | 440-500 | 600~630 | |
外形尺寸 | 4100x2330x2300 | 4140x2500x2700 | 4560x2600x2900 | 5100x2790x3320 | 5700x2980x4190 | 5500x2750x3950 | |
電源 | 380V,50Hz | ||||||
稀油潤滑站 | 雙油泵電動機功率 | 2×0.25KW | |||||
安全保護 | 雙油互補供油;無油流自動停機;水冷降溫;冬季電機加熱啟動 | ||||||
外形尺寸 | 820×520×1270 | ||||||
油箱加熱器功率 | 2KW |
