移動履帶碎石機械設備簡介

移動履帶碎石機設備,也叫履帶移動破碎站,是以履帶為底盤,集給料機、破碎機、振動篩、皮帶機于一體的移動碎石設備。

移動履帶碎石機械設備

移動履帶碎石機械設備

履帶移動破碎站優勢在于結構一體、移動方便,常用于建筑垃圾處理、礦石破碎等項目中,節能環保,運行安全可靠。

世博履帶移動破碎站型號規格

履帶移動破碎站是世博機器廠家主要產品之一,我廠生產的履帶移動破碎站主要有履帶粗破移動破碎站、履帶中細碎移動破碎站、履帶細碎移動破碎站、履帶篩分移動破碎站這幾種配置,其他配置也可定制。

履帶粗破移動破碎站

世博履帶粗破移動破碎站

世博履帶粗破移動破碎站

履帶粗破移動破碎站主要配置給料機、顎式破碎機等設備,粗碎石料為主,具體型號規格如下:

機型 TC96 TC106 TC116 TC120
給料機
設備 GZD9638 ZSW1042 GZD1142 GZD1248
電機 5.5KW*2 7.5KW*2 7.5KW*2 7.5KW*2
驅動方式 電機驅動 電機驅動 電機驅動 電機驅動
破碎機
設備 SC96 SC106 SC116 SC120
最大進料粒度 550mm 650mm 700mm 800mm
電機 90KW 1100KW 132KW 160KW
驅動方式 電機驅動 電機驅動 電機驅動 電機驅動
車架
液壓履帶底盤 35T DL385V DL385V NS415E
船型車架 Q345B焊接 Q345B焊接 Q345B焊接 Q345B焊接
主輸送機
堆料高度 B1000*12.9米 B1000*12米 B1000*12米 B1000*12.9米
長x寬 電機減速器驅動11KW 電機減速器驅動11KW 電機減速器驅動11KW 電機減速器驅動15KW
主皮帶功率 EP300-B1000*5(6.0+1.5) EP300-B1000*5(6.0+1.5) EP300-B1000*5(6.0+1.5) EP300-B1200*5(6.0+1.5)
出土皮帶機
規格 B650*6.8米 B650*6.8米 B650*6米 B650*6.8米
驅動方式 電機減速器驅動4KW 電機減速器驅動4KW 電機減速器驅動4KW 電機減速器驅動4KW
環形聚酯帆布帶 EP200-B650*3(4.5+1.5) EP200-B650*3(4.5+1.5) EP200-B650*3(4.5+1.5) EP200-B650*3(4.5+1.5)
除鐵器
規格 RCYQ-13 RCYQ-13 RCYQ-13 RCYQ-13
驅動方式 電機減速器驅動3KW 電機減速器驅動3KW 電機減速器驅動3KW 電機減速器驅動3KW
動力系統
發電機組 240KW發動機組 300KW發動機組 300KW發動機組 300KW發動機組
電氣系統
電氣控制柜 顎破電機軟啟動,其他電機直接啟動,主要電氣元件施耐德 顎破電機軟啟動,其他電機直接啟動,主要電氣元件施耐德 顎破電機軟啟動,其他電機直接啟動,主要電氣元件施耐德 顎破電機軟啟動,其他電機直接啟動,主要電氣元件施耐德
液壓系統
料倉 液壓自動折疊 液壓自動折疊 液壓自動折疊 液壓自動折疊
皮帶機折疊油缸 液壓自動折疊 液壓自動折疊 液壓自動折疊 液壓自動折疊
液壓泵、閥、附件 負載敏感型,電液比例閥組 負載敏感型,電液比例閥組 負載敏感型,電液比例閥組 負載敏感型,電液比例閥組

履帶中細碎移動破碎站

履帶中細碎移動破碎站主要配置給料機和大口反擊破,粗、中細碎石料都可用,具體型號規格如下:

機型 TF150 TF250反擊破一體車 TF250反擊破標準車
給料機
設備 GZD1038 ZDG1228 ZDG1228
振動電機 2x3.7KW 5.5KW*2 5.5KW*2
電機驅動 電機驅動 電機驅動
破碎機
設備 LF150 LF250 LF250
最大進料粒度 400mm 500mm 500mm
電機及驅動方式 160KW 250KW 250KW
電機驅動 電機驅動 電機驅動
車架
液壓履帶底盤 NS415E NS415E NS415E
船型車架 Q345B焊接 Q345B焊接 Q345B焊接
主皮帶機
規格 B800*11米 B1200*11米 B1200*11米
電機減速器 11KW 電機減速器驅動15KW 電機減速器驅動15KW
環形聚酯帆布帶
EP300-B1200*5(6.0+1.5) EP300-B1200*5(6.0+1.5)
轉運皮帶機
規格 B500*2米 B500*2.4米 B500*2.4米
電機減速器 4KW 電機減速器驅動4KW 電機減速器驅動4KW
環形聚酯帆布帶
EP200-B500*3(4.5+1.5) EP200-B500*3(4.5+1.5)
篩下皮帶機
規格 B1000*5米 B1200*6.2米 B1200*6.2米
電機減速器 5.5KW 電機減速器驅動7.5KW 電機減速器驅動7.5KW
環形聚酯帆布帶
EP300-B1200*5(4.5+1.5) EP300-B1200*5(4.5+1.5)
返料皮帶機
規格 B500*7.7米 B500*9.3米 B500*9.3米
驅動方式 5.5KW 電機減速器驅動4KW 電機減速器驅動4KW
環形聚酯帆布帶
EP200-B500*3(4.5+1.5) EP200-B500*3(4.5+1.5)
返料篩
規格 2YK1530 YS1320 GLS1630FA
電機 11KW 3.7KW*2 3KW*2
驅動方式 電動機 電機驅動 ROST彈簧
除鐵器
規格 RCYQ-13 RCYQ-13 RCYQ-13
電機減速器 3KW 電機減速器驅動3KW 電機減速器驅動3KW
動力系統
發電機組 320KW康明斯發電機組 500KW發電機組 500KW發電機組
電氣系統 采用PLC智能控制系統,具有故障報警及故障記錄查詢功能,可視化工作流程,操作簡單,屏顯各類參數監控,發動機可根據負載情況自動調速。 反擊破主電機變頻啟動,其他電機直接啟動,主要電器元件施耐德 反擊破主電機變頻啟動,其他電機直接啟動,主要電器元件施耐德
液壓系統 皮帶機折疊油缸及反擊破主機用油缸液壓泵、閥、站及油管附件 開箱及出料間隙調整,側出折疊及返料部拆卸,負載敏感型,電液比例閥行走閥組 開箱及出料間隙調整,側出折疊及返料部拆卸,負載敏感型,電液比例閥行走閥組

履帶細碎移動破碎站

世博履帶細碎移動破碎站

世博履帶細碎移動破碎站

履帶細碎移動破碎站主要配置圓錐破和振動篩、給料機等設備,細碎礦石用,具體型號規格如下:

機型 THP300L THP400L TCH430
給料機
規格 B1000*4.6米 B1200*4.6米 B1000*6.5米
驅動方式 變頻電機 變頻電機 變頻電機
減速機驅動 減速機驅動 減速機驅動
圓錐破
設備 HP300 HP400 CH430
最大進料粒度 200mm 260mm 185mm
最小出料口 10mm 20mm 20mm
電機功率 220KW 280KW 160KW
車架
液壓履帶底盤 60T 60T 60T
船型車架 Q345B焊接 Q345B焊接 Q345B焊接
返料篩
規格 2YZK1500*3500 YK1500*3800 YK1530
驅動方式 振動電機3.7KW 振動電機3.7KW 振動電機3.7KW*2
主皮帶機
規格 B1200*12.5米 B1200*10.6米 B1200*10.6米
驅動方式 電機減速器驅動 15KW 電機減速器驅動 15KW 電機減速器驅動 15KW
環形聚酯帆布帶 EP300-B1200x5(6.5+1.5) EP300-B1200x5(6.5+1.5)
篩下皮帶機
規格 B1200*5.6米 B1200*6.2米 B1200*5.4米
驅動方式 電機減速器驅動 7.5KW 電機減速器驅動 7.5KW 電機減速器驅動 7.5KW
環形聚酯帆布帶 EP300-B1200x3(4.5+1.5) EP300-B1200x5(6.5+1.5)
返料皮帶機
規格 B500*12.5米 B650*12.5米 B500*12.5米
驅動方式 電機減速器驅動 7.5KW 電機減速器驅動 7.5KW 電機減速器驅動 7.5KW
環形聚酯帆布帶 EP300-B500x3(4.5+1.5) EP300-B500x3(4.5+1.5)
轉運皮帶機
規格 B500*2.4米 B650*2.4米 B500*2.4米
驅動方式 電機減速器驅動 4KW 電機減速器驅動 4KW 電機減速器驅動 4KW
環形聚酯帆布帶 EP200-B500x3(4.5+1.5) EP200-B650x3(4.5+1.5)
動力系統
發電機組 400KW發電機組 500KW發電機組 305KW發電機組
電氣系統
電控柜 圓錐電機變頻啟動,給料機變頻啟動,其他電機直接啟動 圓錐電機變頻啟動,給料機變頻啟動,其他電機直接啟動 圓錐電機變頻啟動,給料機變頻啟動,其他電機直接啟動
液壓系統
皮帶機折疊油缸 液壓自動升降 液壓自動升降 液壓自動升降
液壓泵、閥、附件 負載敏感型,電液比例閥組 負載敏感型,電液比例閥組 負載敏感型,電液比例閥組

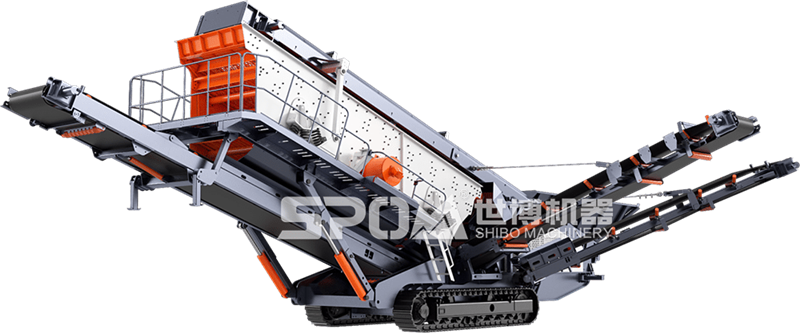

履帶篩分移動站

世博履帶篩分移動站

世博履帶篩分移動站

履帶篩分移動站就是可移動的振動篩設備,主要由履帶車和振動篩構成,搭配移動破碎站使用,具體型號規格如下:

機型 TS1860 TS2160
篩箱
外形 1800x6000三層 2100x6000三層
進料粒度 ≤200mm ≤200mm
篩孔尺寸 5-100mm 5-100mm
驅動方式 液壓馬達驅動 液壓馬達驅動
車架
液壓履帶底盤 40T 40T
船型車架 Q345B焊接 Q345B焊接
給料皮帶機
規格 B1000*11.8米 B1000*11.8米
驅動方式 液壓馬達驅動 液壓馬達驅動
環形聚酯帆布帶 EP-200-B1000x4(4.5+1.5) EP-200-B1000x4(4.5+1.5)
一層料皮帶機
規格 B650*5.9米 B650*5.9米
卸料高度 2.8米 2.8米
驅動方式 液壓馬達驅動 液壓馬達驅動
二層料皮帶機
規格 B650*7.5米 B650*7.5米
卸料高度 3.5米 3.5米
驅動方式 液壓馬達驅動 液壓馬達驅動
三層料皮帶機
規格 B650*7.5米 B650*7.5米
卸料高度 3.5米 3.5米
驅動方式 液壓馬達驅動 液壓馬達驅動
篩下皮帶機
規格 B1000*8.5米 B1000*8.5米
卸料高度 3.6米 3.6米
驅動方式 液壓馬達驅動 液壓馬達驅動
動力系統
發電機+分動箱+泵 154KW發動機 154KW發動機
電氣系統
電控柜 發動機運行參數監控、履帶行走、各皮帶機可以運行遠端遙控,主要電器元件施耐德 發動機運行參數監控、履帶行走、各皮帶機可以運行遠端遙控,主要電器元件施耐德
液壓系統
各類油缸 皮帶機折疊、振動篩升降 皮帶機折疊、振動篩升降
液壓泵、閥、附件 負載敏感型、電液比例閥組 負載敏感型、電液比例閥組

履帶移動碎石機圖片

世博履帶移動碎石機生產車間

世博履帶移動碎石機生產車間

履帶移動破碎站處理建筑垃圾現場

履帶移動破碎站處理建筑垃圾現場

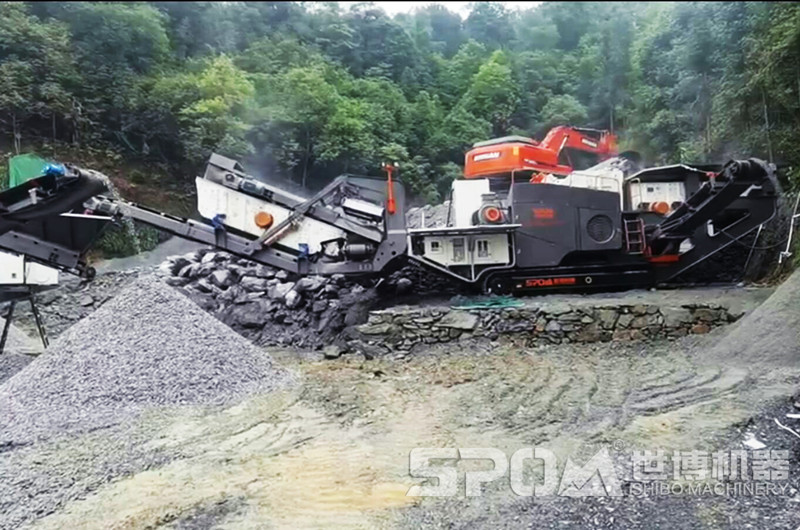

履帶移動碎石機破碎石子現場圖

履帶移動碎石機破碎石子現場圖

履帶移動破碎站設備的性能優勢

1、履帶移動破碎站普遍采用液壓系統,可以智能調節進出料尺寸,遇異物也能自動識別并排出,智能安全。

2、履帶移動破碎站一般配備電機和柴油機兩種動能,多種驅動方式,可應對多種情況。

3、履帶移動站的履帶底盤也是一大優勢,不僅能在平坦的公路上行走,崎嶇山路也不在話下,能適應更多惡劣的現場環境。

4、履帶移動破碎站采用智能控制面板,無線遙控,減少人工,卻大大提升了生產效率。

河南世博機器廠家生產的履帶碎石機械設備是經過多年技術研究,加引進部分國外技術,打造的高品質設備,各類規格型號一應俱全,更多詳細介紹,歡迎聯系我們咨詢。
