歐版反擊破碎機是精品系列反擊破,在普通反擊破的基礎上做了很多升級,其中比較明顯的就是由原來的兩腔破碎升級為三腔破碎。1214歐版三腔反擊破是非常常用的型號,下面為您詳細介紹1214歐版反擊破。

1214歐版三腔反擊破

型號 規格 給料口尺寸 給料尺寸 生產能力(t/h) 電動機功率 外型尺寸
PFW1214三腔 Φ1150x1400 570X1430 ≤250 90-190 132-160 2550×2310×2100
PFW1315三腔 Φ1300X1500 625X1530 ≤300 150-280 160-200 2960x2570x2380
PFW1318三腔 Φ1300x1800 625X1830 ≤300 220-350 200-250 2960x2870x2380
PFW1415三腔 Φ1400X1500 860X1530 ≤300 280-350 200-250 3120x2650x2660

1214歐版反擊破全稱PFW1214歐版三腔反擊破碎機,上面是1214三腔反擊破詳細參數。其型號是PFW1214三腔,規格Φ1150x1400,進料口尺寸是570X1430mm,給料尺寸要求≤250mm,每小時生產能力也就是破碎石頭量是90-190噸不等,配備132-160功率的電機,外型尺寸是2550×2310×2100mm。

1214三腔反擊破結構圖

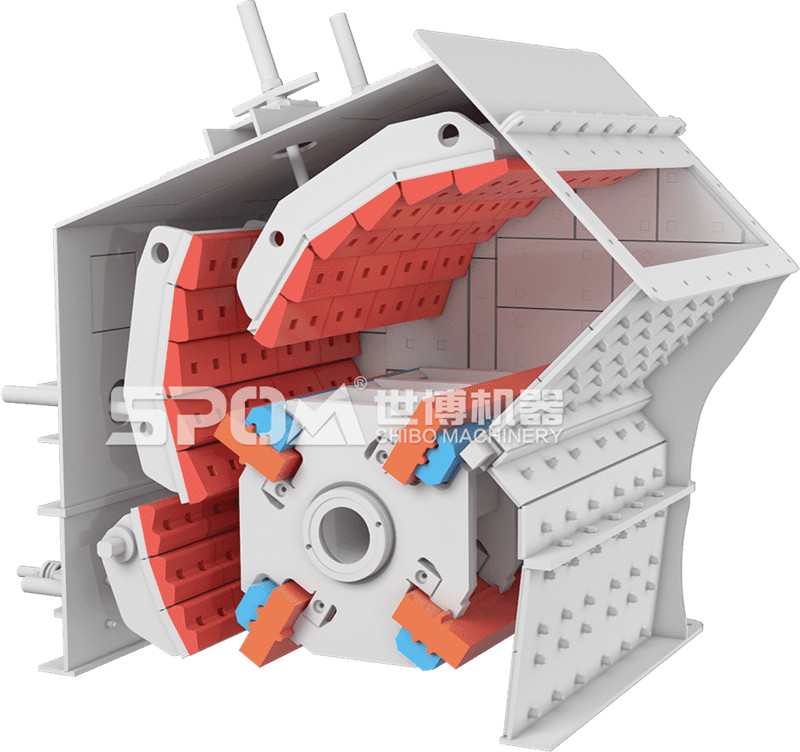

1214三腔反擊破結構圖3D

1214三腔反擊破結構圖3D

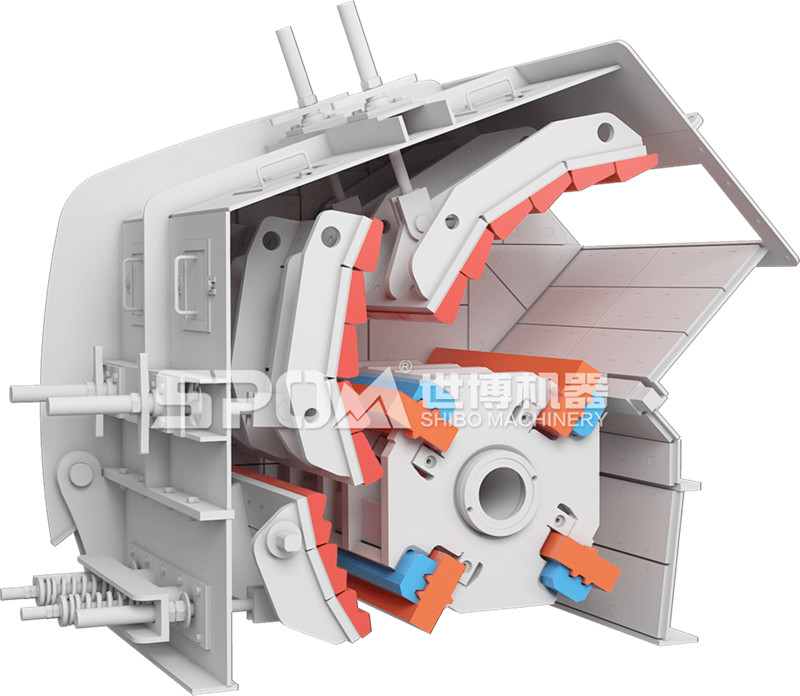

1214歐版三腔反擊破內部結構圖

1214歐版三腔反擊破內部結構圖

上面是1214三腔反擊破的結構圖,不同角度。其結構主要由機殼、主軸、轉子、板錘、襯板、彈簧、拉桿等組成,三個反擊板與轉子板錘分別構成三個破碎空間,物料在其破碎腔內會(huì )經過多次破碎,這樣破碎的物料更細更均勻,這就是三腔反擊破的優勢。

歐版反擊式破碎機圖片

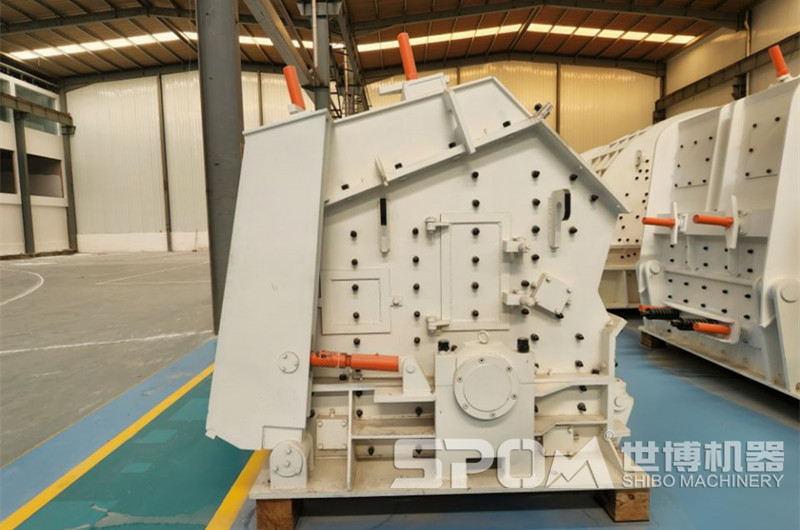

歐版反擊式破碎機圖片 車間實拍

歐版反擊式破碎機圖片 車間實拍

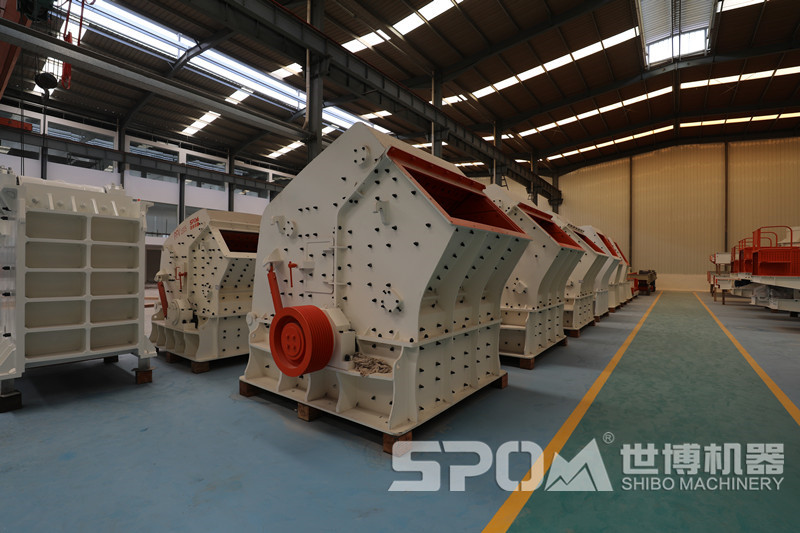

世博歐版三腔反擊式破碎機車間圖片

世博歐版三腔反擊式破碎機車間圖片

上面是從不同角度拍攝的歐版反擊式破碎機圖片,均是我廠車間實拍。不同型號的歐版反擊破其外觀大小、用料均存在差別。

另外,歐版反擊破也可以安裝在移動站上使用,適用范圍更廣。

世博反擊破碎機生產車間,歡迎來廠考察

世博破碎機車間

世博破碎機車間

河南世博機器是一家以生產破碎機、制砂機、磨粉機等設備為主的礦山機械廠家,上面是我們的破碎機車間,可以看到有一排反擊破和顎破、制砂機等設備,我們生產的破碎機種類型號眾多,各種型號的破碎機都可預訂,部分型號也有現貨,我們竭誠歡迎各界朋友來廠考察試機,我廠地址:河南鄭州滎陽五龍工業園。
