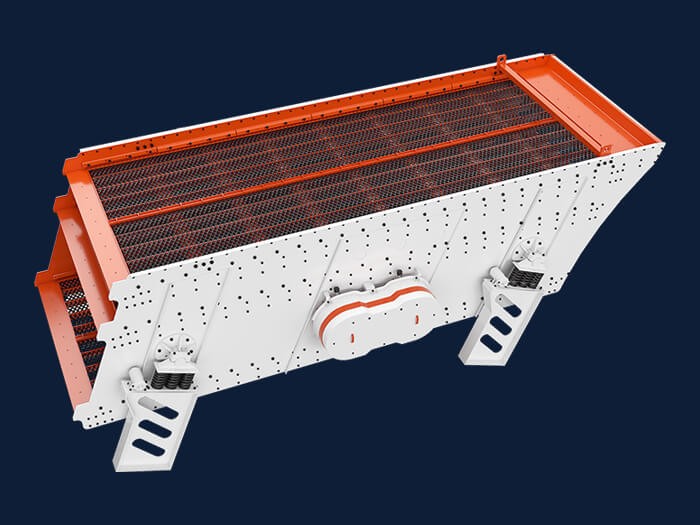

S5X系列圓振動篩

S5X系列圓振動篩

S5X系列圓振動篩是一種做圓形軌跡振動、多層數的新型振動篩。采用筒體式偏心軸激振器及偏塊調節振幅,物料篩淌線長、篩分規格多,具有激振結構可靠、篩分效率高、振動噪音低的特點,適用于重型、中型和精細篩分等各種篩分作業。

篩面層數篩面層數2-4層

生產能力生產能力60-2250t/h

適用物料:鵝卵石、河卵石、煤矸石、花崗巖、玄武巖、頁巖、石灰石、石英石、鐵礦石等

24小時咨詢熱線:0371-67199558

免費獲取報價

S5X系列圓振動篩介紹

S5X系列圓振動篩質量可靠,結構合理,技術先進,篩分效率高。 S5X系列圓振動篩是一種做圓形振動、多層數的 新型振動篩。采用筒體式偏心軸激振器及偏塊調節振幅,物料篩淌線長、篩分規格多,具有結構簡單、激振結構可靠、篩分效率高、振動噪音低、堅固耐用的特點,適用于重型、中型和精細篩分等各種篩分作業。

S5X系列圓振動篩圖片展示

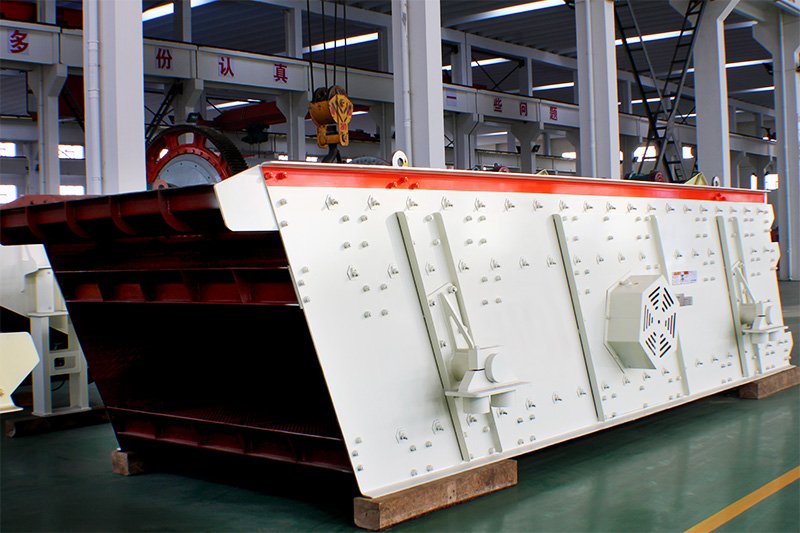

S5X系列圓振動篩廠房展示圖

S5X系列圓振動篩廠房展示圖

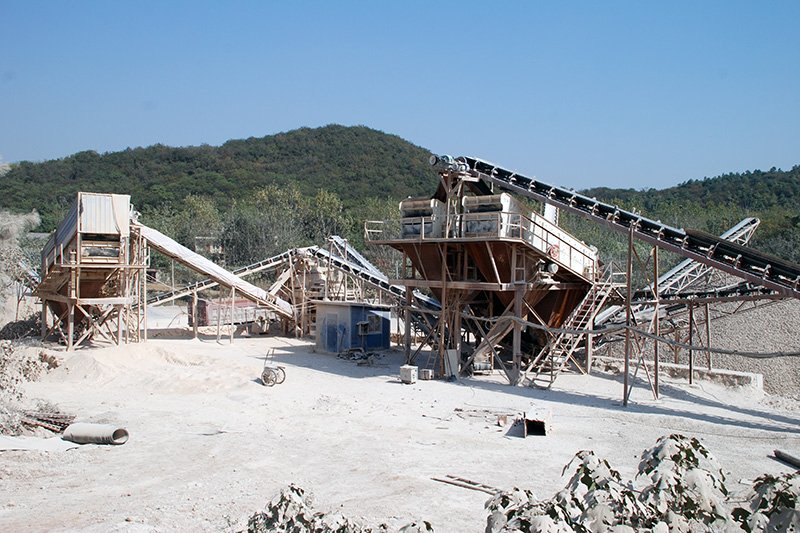

S5X系列圓振動篩現場

S5X系列圓振動篩現場

S5X系列圓振動篩優勢特點

結構先進、運轉可靠

S5X系列圓振動篩結構上采用了筒體式激振器及偏塊調節裝置,先進的鉚釘連接裝配式機架結構提高了設備使用壽命,彈簧減振裝置小了對基礎的沖擊力,在正常使用,工作中發生故障的機率較小。

篩分效率高

由于篩箱振動強烈,減少了物料堵塞篩孔的現象,使篩子具有較高的篩分效率和生產率。

部件堅固耐用

圓振動篩側板采用整板冷作,無焊接,強度高使用壽命長;橫梁與側板間聯接采用抗扭剪高強螺栓連接,無焊接、橫梁易更換。

電機使用壽命長

設備傳動部分增加了中間過渡的軸承座,中間過渡軸承座的應用有效保護了電機,延長了電機的適用壽命。

S5X系列圓振動篩工作原理

S5X系列圓振動篩主要是由于激振器不平衡重輪旋轉,產生徑向變化的離心慣性力(激振力),驅動篩箱,使篩子產生振動的一種篩分機械。篩框的運動軌跡為橢圓。篩上物料受篩面向上運動的作用力而被拋起,前進一段距離后,再落回篩面。如此反復進行,在從給料端向排料端運動的過程中完成篩分。通過改變配重的重量和位置可以調節振動篩的振幅。

S5X系列圓振動篩工作原理

技術參數

型號 篩面規格 W×L(mm) 篩面層數 傾角(°)推薦(范圍) 振動次數(RPM) 雙振幅 功率 生產能力(t/h) 篩孔尺寸
S5X1845-2 1800×4500 2 18(18-25) 800~900 7-12 15 60-450 2-70
S5X1845-3 3 18(18-25) 800~900 7-12 22 60-450 2-70
S5X1860-2 1800×6000 2 18(18-25) 800~900 7-10 15 75-600 2-70
S5X1860-3 3 18(18-25) 800~900 7-12 30 75-600 2-70
S5X1860-4 4 18(18-25) 800~900 7-12 37 75-600 2-70
S5X2160-2 2100×6000 2 18(18-25) 800~900 7-12 22 85-700 2-70
S5X2160-3 3 18(18-25) 800~900 7-12 30 85-700 2-70
S5X2160-4 4 18(18-25) 800~900 7-11 37 85-700 2-70
S5X2460-2 2400×6000 2 18(18-25) 800~900 7-12 22 100-800 2-70
S5X2460-3 3 18(18-25) 800~900 7-11 30 100-800 2-70
S5X2460-4 4 18(18-25) 800~900 7-10 37 100-800 2-70
S5X2760-2 2700×6000 2 18(18-25) 800~900 7-12 30 120-900 2-70
S5X2760-3 3 18(18-25) 800~900 7-11 37 120-900 2-70
S5X3072-2 3000×7200 2 20(20-25) 800~900 7-11 37 150-1200 2-70
S5X3075-2T 3000×7500 2 20(20-25) 800~900 7-12 2×22 180-1800 2-150
S5X3075-3T 3000×7500 3 20(20-25) 800~900 7-12 2×30 180-1800 2-150
S5X3680-2T 2 20(20-25) 800~900 7-12 2×30 225-2250 2-150
S5X3680-3T 3600×8000 3 20(20-25) 800~900 7-12 2×37 225-2250 2-150
